روش های سیم کشی قطع کننده های مدار DC 1P/2P/3P/4P در سیستم های منبع تغذیه UPS

در پیکربندی سیستم های منبع تغذیه UPS، قطع کننده های مدار DC عملکرد دوگانه ایزولاسیون و حفاظت از جریان اضافه را برای مدارهای باتری انجام می دهند. انواع مختلف منابع تغذیه UPS با ولتاژها و جریان های نامی باتری متفاوت مطابقت دارند، بنابراین نیاز به تطبیق قطع کننده های مدار DC با تعداد قطب های مختلف دارند. در این مقاله روش‌های مختلف سیم‌کشی قطع کننده‌های مدار DC 1P/2P/3P/4P که در سیستم‌های UPS اعمال می‌شوند، به تفصیل شرح داده می‌شود.

1. کلیدهای مدار دارای پارامترهای استاندارد از جمله ولتاژ نامی و جریان نامی (برای انواع 1P) هستند. هنگامی که این پارامترها نتوانند نیازهای ولتاژ و جریان باتری را برآورده کنند، ولتاژ و جریان کارکرد را می توان با افزودن تعداد قطب های قطع کننده مدار و اتخاذ تنظیمات اتصال سری-موازی افزایش داد. به طور خاص، اتصال سری ولتاژ را افزایش می دهد در حالی که اتصال موازی جریان را افزایش می دهد.در اینجا، ولتاژ نامی 250 ولت را به عنوان مثال در نظر می گیریم.

الف:به عنوان مثال: برای یک یو پی اس با ظرفیت 40 کیلو ولت آمپر و رشته باتری نامی 32 سلولی (ولتاژ شارژ برابر: 14 × 32 = 448 ولت؛ همچنین باتری هایی با ولتاژ شارژ شناور تنها 13.6 ولت وجود دارد که در اینجا فقط برای مصارف تصویری استفاده می شود)، حداکثر جریان عملیاتی ÷ 1 × VA محاسبه می شود. 90% ÷ 10 ولت ÷ 32 = 139 A (با فرض ضریب توان 1.0، بازده 90 درصد و ولتاژ قطعی تنظیم شده UPS 10 ولت در هر سلول). در این مورد، یک قطع کننده مدار 2P 500 V 200 A کافی است. روش سیم کشی به شرح زیر است:

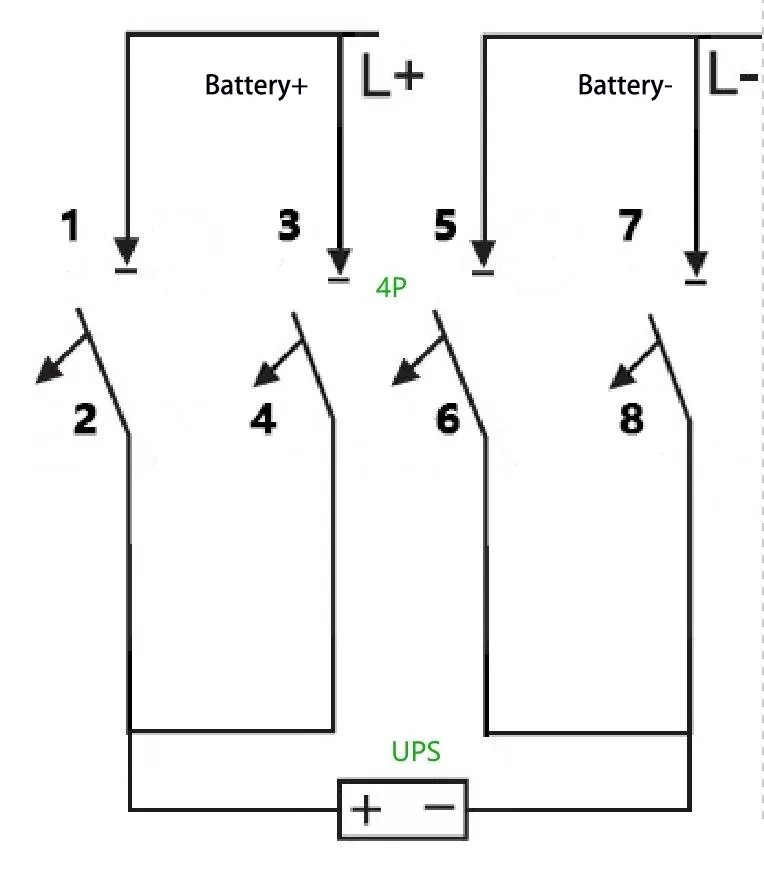

ب:اگر به جای آن از یک قطع کننده مدار 2P 500 V 100 A استفاده شود، چه می شود؟ این نیاز را می توان با یک قطع کننده مدار 4P برآورده کرد - به طور خاص، با موازی کردن دو مجموعه قطع کننده مدار 2P برای افزایش ظرفیت حمل جریان. روش سیم کشی به شرح زیر است:

ج:به عنوان مثال: برای یک یو پی اس با ظرفیت 40 کیلو ولت آمپر و یک رشته باتری دارای 40 سلول (ولتاژ شارژ یکسان کننده: 14 ولت × 40 = 560 ولت)، حداکثر جریان عملیاتی به صورت 40 کیلو ولت آمپر × 1.0 ÷ 90% ÷ 10 ولت ÷ 40 A5 A5 = A31 قطع کننده مدار محاسبه می شود. را می توان با دو قطب آن به صورت سری به هم متصل کرد. روش سیم کشی به شرح زیر است:

د:به عنوان مثال: برای یک یو پی اس با ظرفیت 40 کیلو ولت آمپر، یک رشته باتری دارای 32 سلول و اتصال سیم خنثی (ولتاژ شارژ یکسان کننده: 14 × 32 = 448 ولت، یعنی 224 ولت ±)، حداکثر جریان عملیاتی 40 کیلو ولت آمپر × 1.0 ÷ 390 = ÷ 390 × 1.0% محاسبه می شود. الف. می توان از یک قطع کننده مدار 3P 500 V 200 A استفاده کرد و روش سیم کشی به شرح زیر است:

E:به عنوان مثال: برای یک UPS با ظرفیت 40 کیلو ولت آمپر، یک رشته باتری دارای 40 سلول و اتصال سیم خنثی (ولتاژ شارژ یکسان کننده: 14 × 40 = 560 ولت، یعنی 280 ولت ±)، حداکثر جریان عملیاتی 40 کیلو ولت آمپر × 1.0 ÷ 1 ÷ 1 × 1% ÷ 190 = ÷ 1.0% محاسبه می شود. الف. یک قطع کننده مدار 4P 750 V 150 A را می توان با دو قطب آن به صورت سری متصل کرد. روش سیم کشی به شرح زیر است:
