چگونه یک جعبه ریسمان خورشیدی ایمنی سیستم PV را بهبود می بخشد؟

خلاصه مقاله

A جعبه ریسمان خورشیدییک جزء الکتریکی حیاتی در سیستم های برق فتوولتائیک (PV) است که برای محافظت، نظارت و بهینه سازی عملکرد آرایه های خورشیدی طراحی شده است. با افزایش اندازه و پیچیدگی تاسیسات خورشیدی، مسائلی مانند عدم تعادل رشته، خطاهای الکتریکی، دشواری تعمیر و نگهداری و خطرات ایمنی برجسته‌تر می‌شوند. این مقاله توضیح جامعی درباره نحوه عملکرد جعبه ریسمان خورشیدی، چرایی ضروری بودن آن و نحوه انتخاب راه حل مناسب برای سناریوهای مختلف پروژه ارائه می دهد. صاحبان و مهندسان سیستم با درک ساختار، عملکردها و ارزش کاربردی آن می توانند قابلیت اطمینان، ایمنی و کارایی عملیاتی را به طور قابل توجهی بهبود بخشند. CHYT راه حل های مهندسی شده جعبه سیم خورشیدی را ارائه می دهد که برای عملکرد پایدار و طولانی مدت سیستم PV طراحی شده است.

فهرست مطالب

• نمای کلی جعبه ریسمان خورشیدی
• نکات کلیدی درد مشتری
• توابع اصلی جعبه ریسمان خورشیدی
• اجزای اصلی توضیح داده شده است
• نحوه انتخاب جعبه ریسمان خورشیدی مناسب
• جدول مقایسه مشخصات
• ملاحظات نصب و بهره برداری
• سناریوهای کاربردی
• سوالات متداول
• نتیجه گیری و تماس با ما

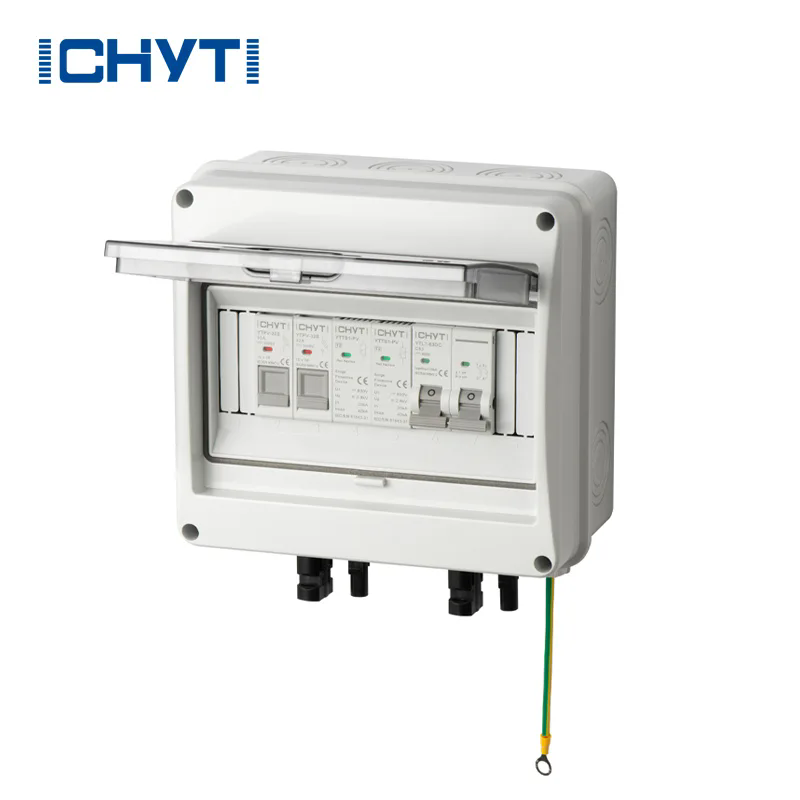

نمای کلی جعبه ریسمان خورشیدی

جعبه ریسمان خورشیدی که به عنوان جعبه ترکیب کننده رشته های PV نیز شناخته می شود، برای جمع آوری جریان خروجی از چندین رشته پنل خورشیدی و ادغام آنها در یک خروجی واحد قبل از اتصال به یک اینورتر استفاده می شود. نقش اصلی را در مدیریت توزیع برق بین ماژول های خورشیدی و تجهیزات پایین دست ایفا می کند.

در سیستم‌های PV مدرن، به‌ویژه تأسیسات تجاری و تاسیساتی در مقیاس بزرگ، جعبه ریسمان خورشیدی دیگر یک اتصال غیرفعال نیست. این دستگاه‌های حفاظتی، ماژول‌های مانیتورینگ و ویژگی‌های مهار نوسانات را ادغام می‌کند که مستقیماً بر ایمنی و عملکرد سیستم تأثیر می‌گذارد. CHYT جعبه‌های ریسمانی خورشیدی را طراحی می‌کند که با استانداردهای برق بین‌المللی و شرایط عملیاتی در دنیای واقعی مطابقت دارد.

نکات کلیدی درد مشتری

بسیاری از اپراتورهای سیستم PV با چالش‌های مکرر مرتبط با حفاظت و نگهداری سیستم مواجه می‌شوند که جعبه‌های رشته‌های خورشیدی به درستی انتخاب یا پیکربندی نشده باشند.

• خرابی های مکرر فیوز ناشی از عدم تعادل جریان رشته
• محافظت ناکافی در برابر حوادث صاعقه و موج
• عیب یابی دشوار به دلیل عدم نظارت در سطح رشته
• گرم شدن بیش از حد داخل محفظه ها در دمای بالای محیط
• مشکلات سازگاری با مدل های مختلف اینورتر
• هزینه های تعمیر و نگهداری بالا و از کار افتادن طولانی مدت

این مسائل اغلب منجر به کاهش بازده انرژی و افزایش ریسک عملیاتی در طول چرخه عمر سیستم می شود.

توابع اصلی جعبه ریسمان خورشیدی

یک جعبه ریسمانی خورشیدی که به درستی طراحی شده باشد، چندین عملکرد ضروری را در یک سیستم PV انجام می دهد.

• چندین خروجی رشته PV را در یک مدار یکپارچه ترکیب می کند
• حفاظت در برابر جریان اضافه برای هر رشته را فراهم می کند
• از سیستم در برابر امواج ناشی از رعد و برق محافظت می کند
• قطع ایمن در حین تعمیر و نگهداری را فعال می کند
• پشتیبانی از نظارت زمان واقعی جریان و ولتاژ رشته

با متمرکز کردن این توابع، جعبه رشته خورشیدی کنترل کلی سیستم را بهبود می بخشد و خطرات انتشار خطا را کاهش می دهد.

اجزای اصلی توضیح داده شده است

درک ساختار داخلی جعبه ریسمان خورشیدی به کاربران کمک می کند تا کیفیت و مناسب بودن محصول را ارزیابی کنند.

• فیوزهای DC- از رشته های جداگانه در برابر جریان معکوس محافظت کنید
• مدار شکن یا جدا کننده DC– خاموش شدن ایمن سیستم را فعال کنید
• دستگاه های حفاظت از نوسانات- محافظت در برابر صاعقه و اضافه ولتاژ گذرا
• ماژول های مانیتورینگ– جریان، ولتاژ و دما را اندازه گیری کنید
• محوطه- حفاظت از محیط زیست و دفع گرما را فراهم می کند

CHYT بر هماهنگی اجزا و طراحی حرارتی برای اطمینان از پایداری طولانی مدت در شرایط سخت در فضای باز تمرکز دارد.

نحوه انتخاب جعبه ریسمان خورشیدی مناسب

انتخاب جعبه ریسمان خورشیدی مناسب نیازمند ارزیابی دقیق عوامل الکتریکی، محیطی و عملیاتی است.

• تعداد رشته های PV و حداکثر جریان ورودی
• سطح ولتاژ سیستم و الزامات عایق
• درجه حفاظت محیط نصب و محفظه
• الزامات نظارت و ارتباطات
• انطباق با شبکه محلی و استانداردهای ایمنی

تطبیق این پارامترها سازگاری با اینورترها را تضمین می کند و از طراحی مجدد غیرضروری در طول گسترش سیستم جلوگیری می کند.

جدول مقایسه مشخصات

ملاحظات نصب و بهره برداری

نصب مناسب برای درک کامل مزایای جعبه ریسمان خورشیدی ضروری است.

• از فاصله کافی برای دفع گرما اطمینان حاصل کنید
• از کانکتورها و کابل های DC تایید شده استفاده کنید
• مشخصات گشتاور را برای همه پایانه ها دنبال کنید
• پیاده سازی زمین با توجه به طراحی سیستم
• بازرسی و آزمایش دوره ای را برنامه ریزی کنید

شیوه های عملیاتی و نگهداری مداوم طول عمر تجهیزات را افزایش داده و در دسترس بودن سیستم را بهبود می بخشد.

سناریوهای کاربردی

جعبه های ریسمانی خورشیدی به طور گسترده در انواع مختلف پروژه PV استفاده می شود.

• نیروگاه های خورشیدی در مقیاس کاربردی
• پشت بام های تجاری و صنعتی
• مزارع خورشیدی زمینی
• سیستم های انرژی توزیع شده
• پروژه های PV یکپارچه ذخیره سازی انرژی

سوالات متداول

چرا جعبه ریسمان خورشیدی ضروری است؟
ایمنی را بهبود می بخشد، سیم کشی را ساده می کند و حفاظت و نظارت موثر رشته های PV را امکان پذیر می کند.

آیا یک جعبه رشته خورشیدی می تواند با اینورترهای مختلف کار کند؟
بله، تا زمانی که پارامترهای ولتاژ، جریان و حفاظت به درستی مطابقت داشته باشند.

آیا نظارت به طور قابل توجهی عملکرد را بهبود می بخشد؟
بله، داده‌های سطح رشته به شناسایی زودهنگام خطاها کمک می‌کنند و اتلاف انرژی را کاهش می‌دهند.

یک جعبه ریسمان خورشیدی معمولا چقدر دوام می آورد؟
با قطعات با کیفیت و تعمیر و نگهداری مناسب، می تواند بیش از 20 سال قابل اعتماد کار کند.

نتیجه گیری و تماس با ما

جعبه ریسمان خورشیدی یک عنصر اساسی برای سیستم های PV ایمن، کارآمد و مقیاس پذیر است. با پرداختن به حفاظت الکتریکی، نظارت سیستم و کنترل عملیاتی در یک واحد یکپارچه، خطر را کاهش می‌دهد و در عین حال خروجی انرژی را بهبود می‌بخشد. انتخاب راه حلی که به خوبی مهندسی شده است، قابلیت اطمینان طولانی مدت و مدیریت آسان تر سیستم را تضمین می کند.

CHYTراه حل های قوی جعبه ریسمان خورشیدی را ارائه می دهد که برای برآوردن نیازهای پروژه های مختلف و محیط های چالش برانگیز طراحی شده اند. اگر در حال برنامه ریزی برای نصب PV جدید یا ارتقاء یک سیستم موجود هستید،با ما تماس بگیریدبرای کشف اینکه چگونه CHYT می تواند پروژه شما را با راه حل های جعبه ریسمان خورشیدی قابل اعتماد و سفارشی پشتیبانی کند.
