قطع کننده مدار DC برای پنل های خورشیدی

ICHYTI یک قطع کننده مدار DC در مقیاس بزرگ برای تولید کننده و تامین کننده پنل های خورشیدی در چین است. ما سال هاست که در قطعات الکتریکی خورشیدی تخصص داریم. محصولات ما مزیت قیمت خوبی دارند و بیشتر بازارهای اروپایی را پوشش می دهند. ما مشتاقانه منتظریم تا شریک بلند مدت شما در چین شویم.

ارسال استعلام دانلود PDF

توضیحات محصول

سازنده چینی کلیدهای مدار dc ICHYTI برای پانل های خورشیدی از اجزایی مانند پوشش، مکانیسم عملیاتی، حفاظت از اضافه بار حرارتی، خاموش شدن الکترومغناطیسی، سیستم تماس و سیستم قوس تشکیل شده است. ساختار طراحی منحصر به فرد آن می تواند عملکردهای حفاظت از اضافه بار و اتصال کوتاه را فراهم کند. علاوه بر این، افزودن یک سیستم قوس آهنربای دائم قوی، قابلیت اتصال کوتاه محصول را بیشتر بهبود می بخشد و به سطح 6KA می رسد.

کلیدهای مدار DC ICHYTI برای پانل های خورشیدی پارامتر (مشخصات)

نمونه محصول		NBL7-63
قطب		1P	2P	4P
جریان فریم		63A
جریان رتبه بندی شده	که در	6، 10، 16، 20، 25، 32، 40، 5		0, 63 A
ولتاژ کاری نامی	Ue (DC)	300 ولت	500/600/1000 ولت	1000 ولت
ولتاژ عایق نامی	رابط کاربری	1200 ولت
ولتاژ مقاومت در برابر ضربه نامی	Uimp	6 کیلو ولت
ظرفیت شکستن	لیو	6KA
مشخصه سقوط		C
نوع پرتاب		مغناطیسی حرارتی
زندگی الکتریکی	واقعی	500 چرخه (قاب 63A)
	استاندارد	300 چرخه
زندگی ماشینی	واقعی	10000 چرخه (قاب 63A)
	استاندارد	9700 چرخه
دسته اضافه ولتاژ		III
درجه آلودگی		3
حفاظت از ورود		پورت سیم کشی IP40 IP20
مقاومت در برابر رطوبت و گرما		کلاس 2
ظرفیت ترمینال		2.5 x 35mm2
گشتاور بست پایانه ها		2.03.5Nm
دمای محیط		-30~+70 درجه سانتی گراد
دمای ذخیره سازی		-40â~+85â
روش نصب		DIN
استاندارد		IEC60947-2

کلیدهای مدار DC ICHYTI برای پانل های خورشیدی ویژگی

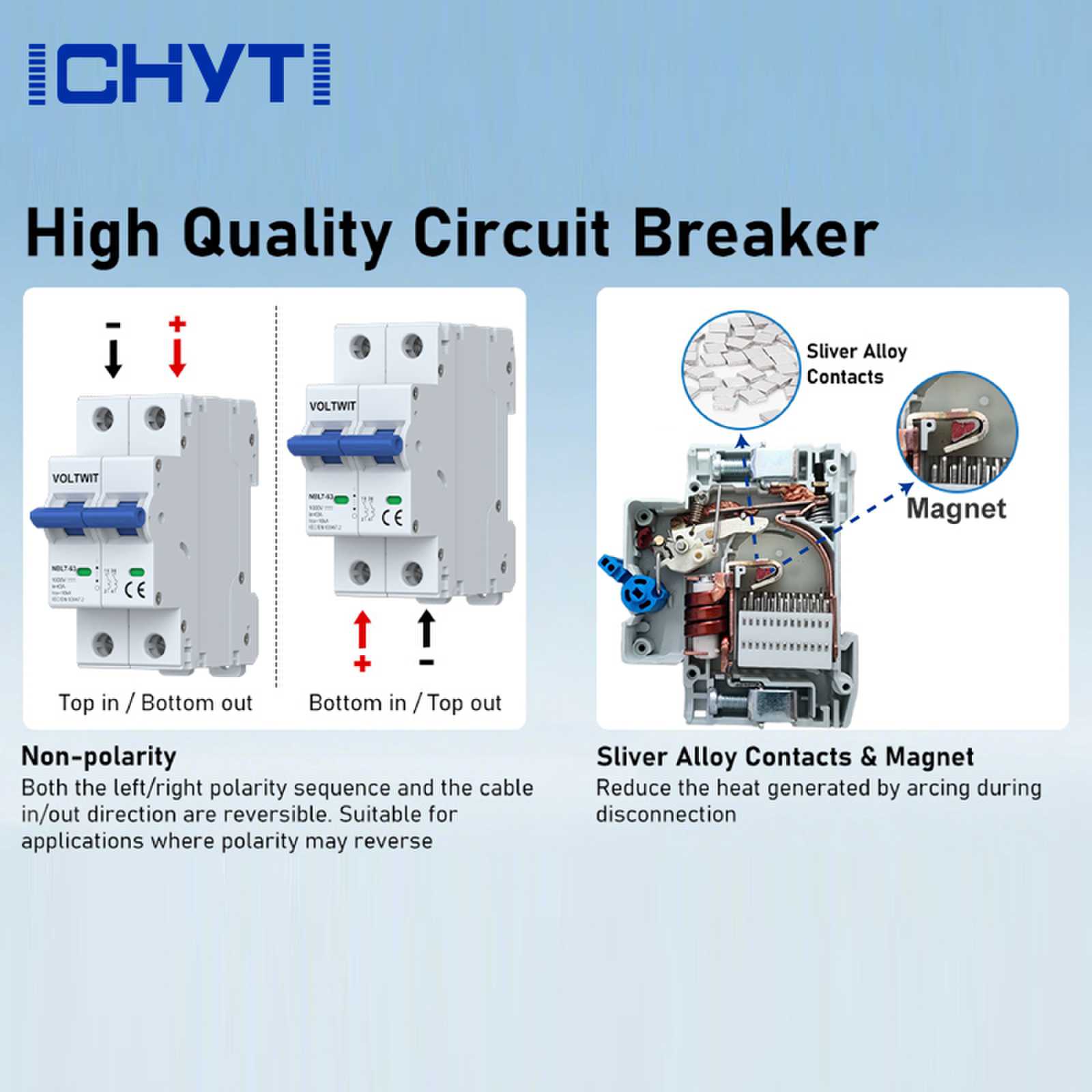

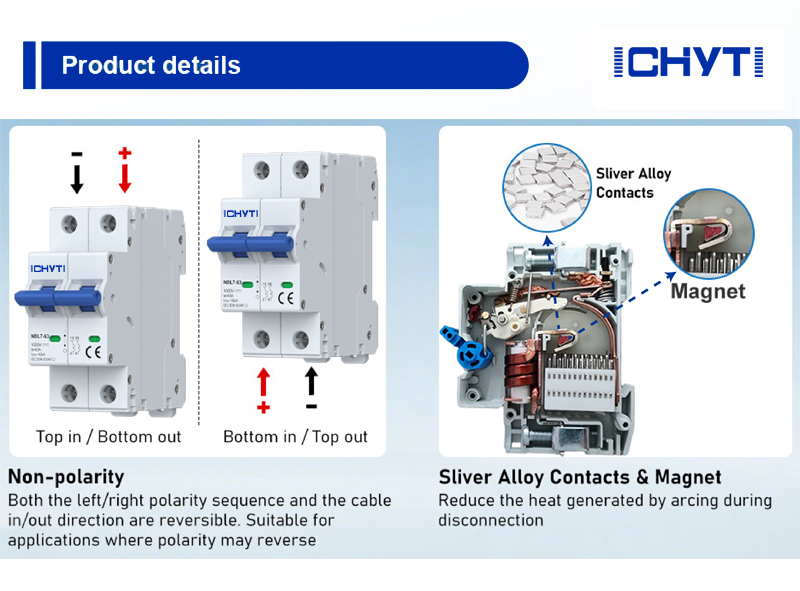

◉ هنگام سیم کشی باید به قطب های مثبت و منفی منبع تغذیه توجه کرد. منبع تغذیه به دلیل ویژگی های طراحی ورودی منبع تغذیه باید از بالا وارد شود و از پایین خارج شود.

◉ نصب آسان، که می تواند کابل ها را ذخیره کند.

◉ می توان از آن برای محافظت از بارهای مقاومتی و القایی با جریان هجومی کم، با راندمان حفاظتی 5-10 اینچ استفاده کرد.

◉ مناسب برای خانواده ها، ادارات، ساختمانی و زمینه های صنعتی.
