مدار شکن DC PV

ICHYTI جدیدترین قطع کننده مدار pv dc ساخت چین توانایی تعویض دنده با بار را ندارد، در حالی که کلیدهای مدار DC برای موقعیت هایی که نیاز به ولتاژ بالا نیست و تنظیمات مکرر لازم نیست، مانند مدارهای روشنایی و لوازم خانگی مناسب هستند.

ارسال استعلام دانلود PDF

توضیحات محصول

این قطع کننده مدار pv dc چین ICHYTI موجود در انبار برای حفاظت اضافه بار و اتصال کوتاه در سیستم های DC مناسب است و برای تجهیزات DC و تجهیزات الکتریکی با جریان نامی کمتر از 63 آمپر و ولتاژ نامی 300 ولت، 600 ولت و 1000 ولت مناسب است. این محصول به طور گسترده در زمینه های مختلف مانند برق، پست، حمل و نقل، معدن و شرکت ها استفاده می شود و دارای استانداردهای IEC60898-1 و GB140482 می باشد. این محصول در مقایسه با محصولات مشابه دارای بالاترین سطح ولتاژ نامی است.

پارامتر قطع کننده مدار dc pv ICHYTI (مشخصات)

نمونه محصول		NBL7-63
قطب		1P	2P	4P
جریان فریم		63A
جریان رتبه بندی شده	که در	6، 10، 16، 20، 25، 32، 40، 50z63A
ولتاژ کاری نامی	Ue (DC)	300 ولت	500/600/1000 ولت	1000 ولت
ولتاژ عایق نامی	رابط کاربری	1200 ولت
ولتاژ مقاومت در برابر ضربه نامی	Uimp	6 کیلو ولت
ظرفیت شکستن	لیو	6 KA
مشخصه سقوط		C
نوع پرتاب		مغناطیسی حرارتی
زندگی الکتریکی	واقعی	500 چرخه (قاب 63A)
	استاندارد	300 چرخه
زندگی ماشینی	واقعی	10000 چرخه (قاب 63A)
	استاندارد	9700 چرخه
دسته اضافه ولتاژ		III
درجه آلودگی		3
حفاظت از ورود		پورت سیم کشی IP40 IP20
مقاومت در برابر رطوبت و گرما		کلاس 2
ظرفیت ترمینال		2.5 x 35mm2
گشتاور بست پایانه ها		2.0 3.5 نیوتن متر
دمای محیط		-30âã+70â
دمای ذخیره سازی		-40âã+85â
روش نصب		DIN
استاندارد		IEC60947-2

ویژگی قطع کننده مدار dc pv ICHYTI

◉ طراحی بالای جلو، عملکرد دسته را راحت تر و ایمن تر می کند.

◉ عمر مکانیکی بیش از 20000 بار است و استفاده طولانی مدت را تضمین می کند.

◉ مطابق با استانداردهای GBT140482، IEC60947-2، الزامات زیست محیطی EU RoHS و گواهینامه های CCC و CE؛

◉ مناسب برای سیستم های DC به ویژه سیستم های ارتباطی و فتوولتائیک.

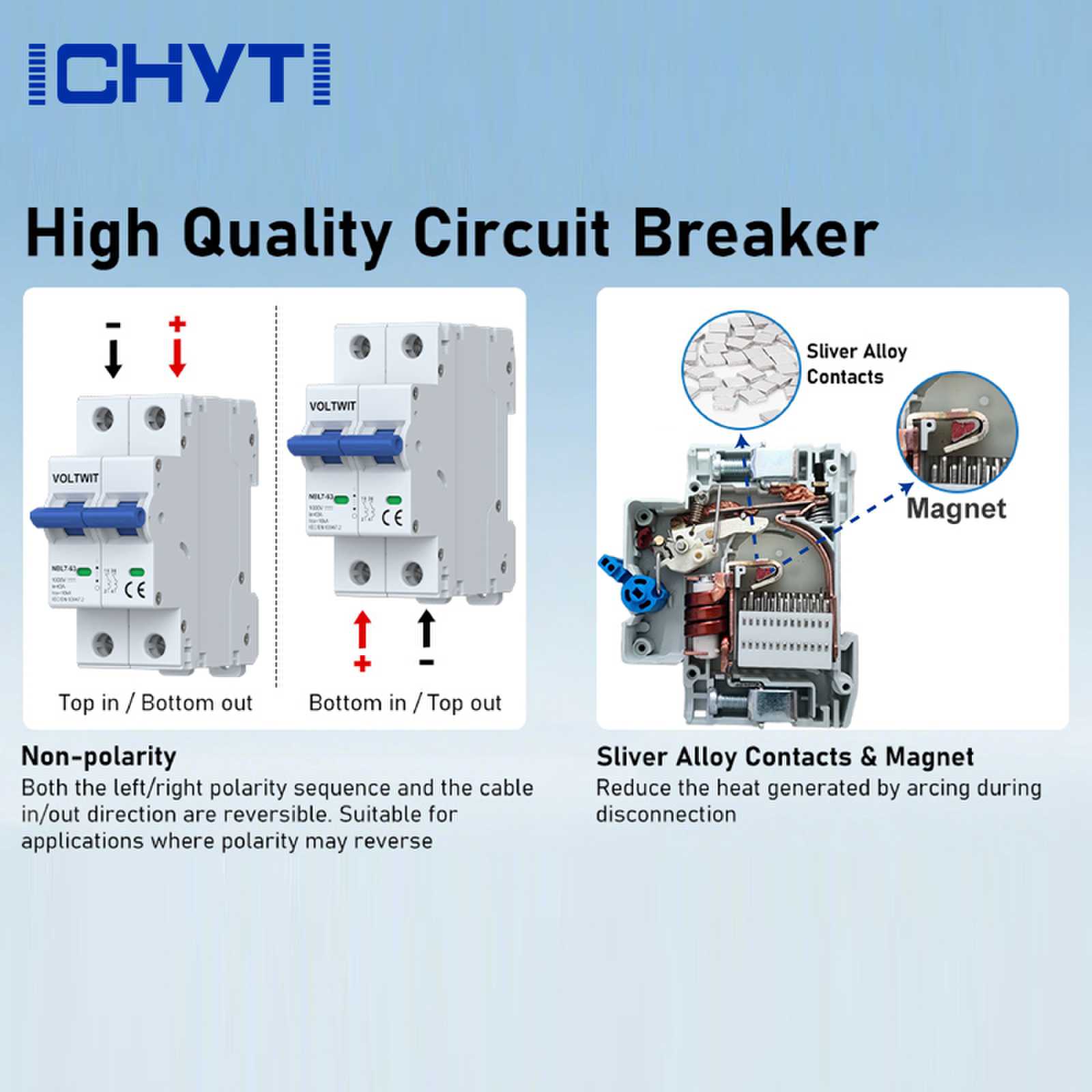

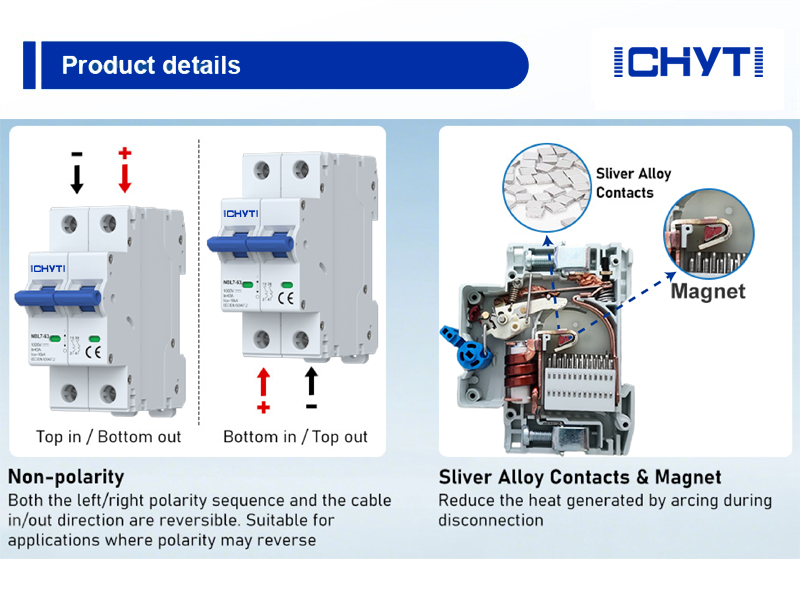

جزئیات قطع کننده مدار dc pv ICHYTI

ICHYTI pv dc قطع کننده مدار مشکلات توسعه

توسعه قطع کننده مدار pv dc با دو مشکل اصلی روبرو است. اولاً، جریان سیستم DC به طور طبیعی از صفر عبور نمی کند، بنابراین نمی توان از فناوری خاموش کردن قوس بالغ مانند قطع کننده های مدار AC استفاده کرد. ثانیاً، تعداد زیادی مولفه القایی در سیستم DC وجود دارد که مقدار زیادی انرژی را ذخیره می کند و مشکل شکست جریان های خطای DC را افزایش می دهد.
